Contrôleur d'identification d'essieu de véhicule, haute précision, fonctionnement simple

Description du produit

En tant que composant auxiliaire du système de pesée, le contrôleur d'identification des essieux du véhicule est étudié, conçu et fabriqué de manière indépendante par Zhengzhou Hengliang Tech Co., Ltd.
Lorsqu'un véhicule passe au-dessus du capteur d'identification des essieux, le contrôleur capte les variations du signal.il émet les signaux caractéristiques correspondant aux roues du véhiculeCe contrôleur aide le système de pesage à mettre en œuvre des fonctions telles que la classification du type de véhicule, les statistiques de position des points de pression et le fonctionnement en libre-écoulement.
L'équipement présente les avantages d'une grande vitesse, d'une grande précision, d'un fonctionnement simple, d'une grande stabilité et d'une maintenance facile.

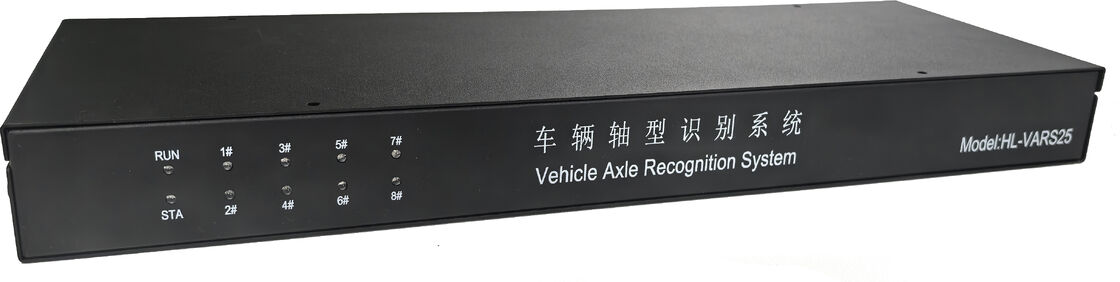

Figure 1-1 Vue avant de l'équipement

Le contrôleur d'identification des essieux du véhicule est équipé d'interfaces d'entrée pour un maximum de 8 canaux de capteurs d'identification roue-essieu, 1 interface de communication CAN, 1 interface de communication RS232,1 Interface de communication RS485, 1 interface Ethernet, 2 canaux d'entrée numérique, 2 canaux de sortie numérique et une interface de sortie 5V.

Figure 1-2 Vue arrière de l'équipement

Spécification technique

Introduction à la fonction

Les principales fonctions du système d'identification des essieux du véhicule sont: identifier les types de pneus du véhicule,et en signalant activement les données caractéristiques telles que les points de pression des pneus et les types de pneus lorsque les pneus du véhicule passent sur les capteurs d'identification des essieux des roues., afin d'aider le système de pesage à déterminer le type de véhicule.

Ce système d'identification des essieux du véhicule prend en charge la configuration de multiples paramètres grâce à un logiciel de gestion dédié, y compris le réglage du protocole de communication du système et du débit baud,fixation des seuils de déclenchement du véhicule, et en activant ou en désactivant tous les points de détection des capteurs d'identification roue-essieu, améliorant ainsi efficacement la stabilité et la flexibilité du système.

Sortie de données et protocole

Les interfaces de communication par défaut du système d'identification des essieux du véhicule sont CAN, RS485 et RS232.et le système reçoit et analyse également les données de ces trois ports respectivement.

Par défaut, le système d'identification des essieux du véhicule envoie périodiquement des images d'état de fonctionnement ou des images d'informations de base.il envoie automatiquement des images de données de l'essieuLe flux spécifique et le format du cadre dépendent du protocole de communication configuré.

Figure 6-1 Diagramme schématique de liaison entre le système d'identification des essieux du véhicule et l'instrument de pesage
